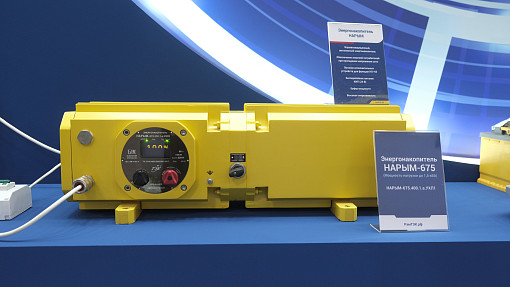

Энергонакопитель НАРЫМ

Энергонакопитель является источником бесперебойного питания во взрывозащищенном, полевом исполнении и может быть использован совместно с электроприводами РэмТЭК или другим оборудованием

Заполнить Опросный лист
Энергонакопитель НАРЫМ
Характеристики

Назначение

Энергонакопитель «НАРЫМ» предназначен для обеспечения электрической энергией оборудования во взрывоопасной зоне.

Функции применения

Накопитель/резерв – функция НО/НЗ

Комплектование электроприводов РэмТЭК энергонакопителем НАРЫМ, обеспечивает выполнение функции перестановки затвора в безопасное состояние при обрыве силового питания.
При этом положение арматуры для безопасного состояния технологической установки «Нормально Открыта»/ «Нормально Закрыта» (НО/НЗ) программируется пользователем в настройках электропривода РэмТЭК. Энергонакопитель НАРЫМ может быть использован для модернизации существующего парка электроприводных задвижек с электроприводами РэмТЭК и оснащения арматуры функцией перевода в нормальное состояние при обрыве питания.

«Буфер мощности»

Функция обеспечения необходимой электрической мощностью для электропривода и другого оборудования в местах, не имеющих мощного источника генерации.
Энергонакопитель выполняет роль буфера мощности обеспечивая заряд от сети с ограничением потребляемой мощности и отдачей энергии приводу на требуемой мощности.
Это решение позволяет применить электроприводы РэмТЭК с энергонакопителем с питанием от источников альтернативной энергетики (ветрогенераторы, солнечные панели, небольшие генераторы).

Состав энергонакопителя:

  • Сетевой выпрямитель
  • Система термостабилизации
  • Аккумуляторная батарея
  • Интерфейс синхронизации
  • Дискретные выходы
  • Контроллер управления
  • Источник 24 В для питания оборудования КИП
  • Понижающий и повышающий силовые преобразователи

Основные функции:

  • Обеспечение энергией потребителей при обрыве или снижении напряжения питания;
  • Обеспечение энергией исполнительных устройств для выполнения функции НО/НЗ;
  • Обеспечение энергией мощных потребителей в условиях сетей малой мощности;
  • Бесперебойное питание приборов КИП (24В).
Энергонакопитель Нарым может быть использован для модернизации существующего парка электроприводных задвижек с электроприводами РэмТЭК и оснащения арматуры функцией перевода в нормальное состояние при обрыве питания.

Входное напряжение питания

400 В 3ф 50 Гц
230 В 1ф 50 Гц

Выходное напряжение энергонакопителя

Модификации: 530В DC; 300В DC

Конструктивное исполнение

Взрывозащищенное 1Ex d IIB T4 Gb Х
Для размещения по месту установки электрооборудования
Модификация по накопленной энергии

675 кДж

1125 кДж

Максимальная мощность для подключаемой нагрузки

1,5 кВт

3 кВт

Время работы при максимальной мощности нагрузки

180 сек

Время работы при мощности нагрузки 200 Вт

30 мин

Максимальный ток по каналу 24 В

2 А

Температура эксплуатации

от -63°С до +50°С

Защита от пыли и влаги

IP67

Время заряда

30 мин до 80% емкости
2 часа до 100%
Байпасная схема питания

Да. Готовность оборудования к работе после включения входной сети.

Интеграция в АСУ ТП

Дискретные выходы, входы, RS-485 (Modbus RTU)
