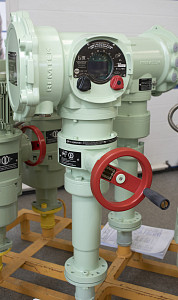

Прямоходные электроприводы

Управление клапанами и другими типами арматуры с линейным перемещением

Заполнить Опросный лист

Характеристики

Модификации

Документация

Галерея

Характеристики

Назначение:

РэмТЭК применяется для управления арматурой с поступательным движением на объектах нефтегазовой промышленности во взрывоопасных зонах класса 1 и 2 по ГОСТ Р 60079 (во взрывоопасных зонах всех классов), в которых возможно образование паро- и газовоздушных взрывоопасных смесей категорий IIА и IIВ групп Т1, Т2, Т3, Т4 по классификации ГОСТ Р МЭК 60079-20-1.
РэмТЭК применяется в системах ПАЗ, контурах безопасности (SIL2) для управления отсечной запорной или регулирующей трубопроводной арматурой.

Функции:

Встроенные концевые и моментные электронные выключатели
Встроенный частотный преобразователь для управления движением
Надежные механические передачи
Функция приведения в безопасное положение;
Аналоговое и дискретное управление;
Управление и настройка по интерфейсу;
Интеллектуальная система мониторинга и защит;
Энергозависимый электронный датчик положения;
Настройка без вскрытия оболочки;
Отсутствие механических контактов

Особенности и преимущества:

возможность регулирования положения на малой скорости и быстрое отсечение по сигналу безопасности;
компактный размер и моноблочная конструкция электродвигателя и управляющего электронного блока;
энергоэффективность благодаря встроенному частотному преобразователю;
высоконадежные циклоидальные передачи и передачи с промежуточными телами качения, шариковинтовые передачи;
высокая надежность и отказоустойчивость;
самодиагностика, встроенное архивирование аварийных событий
исполнения с функцией безопасного состояния (НО/НЗ) с встроенным накопителем энергии на суперконденсаторах;
напряжения питания: 230В или 400В;
тест частичного хода клапана (PST-test);
функциональная безопасность SIL2.

Технические характеристики:

Тип электропривода	Прямоходный
Автоматизируемая арматура	Клапаны и другие типы арматуры с линейным перемещением
Диаметр арматуры	DN 15-700 мм
Маркировка взрывозащиты	Взрывозащищенное (1 Ex d IIB T4 Gb Х (0 Ex ia IIB T4 Ga X) и II Gb c IIB T4 Х)
Усилие	3500 – 220 000 Н
Скорость перемещения	0,4 – 110 мм/сек
Напряжение питания	400 В AC или 230 В AC
Присоединение к арматуре	Любое, в соответствии с требованиями заказа

Модификации

Тип электропривода	Усилие MAX, Н	Диапазон настроек усилия отключения, Н	Максимальная скорость на выходе редуктора, мм/с	Полный ход, мм	Режим s2, мин	Режим s3, ПВ%; Тц мин	Режим s4, п/час
РэмТЭК.Л.3500	3500	700..3500	4; 7; 55; 110	10/60/100	30	25%, 60мин	1200
РэмТЭК.Л.7000	7000	1400..7000	4; 7; 15; 55; 110	60/100/125/160/200	30	25%, 60мин	1200
РэмТЭК.Л.10000	10000	2000..10000	7; 10; 15; 20; 55; 110	60/100/125/160/200	30	25%, 60мин	1200
РэмТЭК.Л.18000	18000	3600..18000	4; 7; 10; 12; 20; 50; 90	60/100/125/160/200	30	25%, 60мин	1200
РэмТЭК.Л.25000	25000	5000..25000	6; 12	60/100/125/160/200	30	25%, 60мин	1200
РэмТЭК.Л.30000	30000	6000..30000	4; 9; 12; 20; 30	125/160/200	30	25%, 60мин	1200
РэмТЭК.Л.45000	45000	9000..45000	4; 9; 70	125/150	30	25%, 60мин	1200
РэмТЭК.Л.65000	65000	13000..65000	9	220	30	25%, 60мин	1200
РэмТЭК.Л.120000	120000	24000..120000	6	100/150	30	25%, 60мин	1200
РэмТЭК.Л.175000	175000	35000..175000	6	100/150	30	25%, 60мин	1200
РэмТЭК.Л.220000	220000	44000..220000	4	100/150	30	25%, 60мин	1200
