Электроприводы РэмТЭК-VS

Унифицированный, компактный дизайн блока управления, изготовленный по новым техническим условиям ТБЦВ.303359.002 ТУ, со встроенным синхронным двигателем с высоким КПД обеспечивает оптимальное решение по управлению трубопроводной арматурой и механизмами для любых областей применения.

Заполнить Опросный лист

Характеристики

Модификации

Документация

Характеристики

Типы электроприводов:

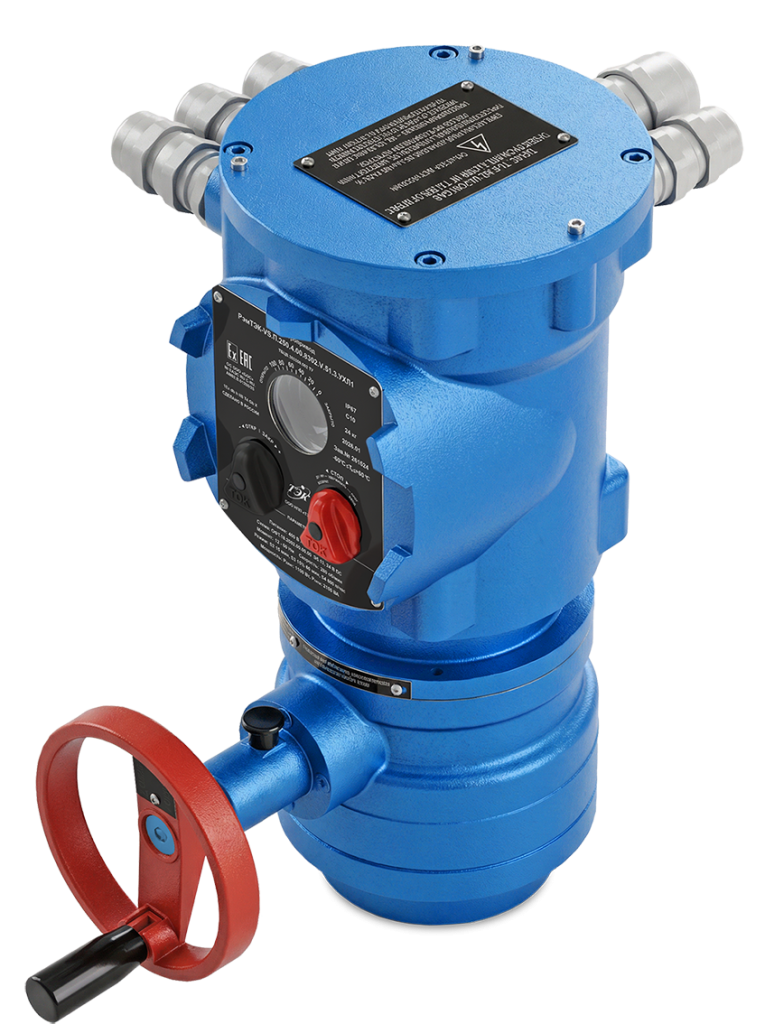

			Многооборотные приводы
			Управление задвижками и клапанами
			Крутящий момент от 40 до 3000 Нм
			Одноступенчатые и двухступенчатые конструкции силовых редукторов
			Планетарные редукторы, редукторы с ПТК, зубчатые редукторы

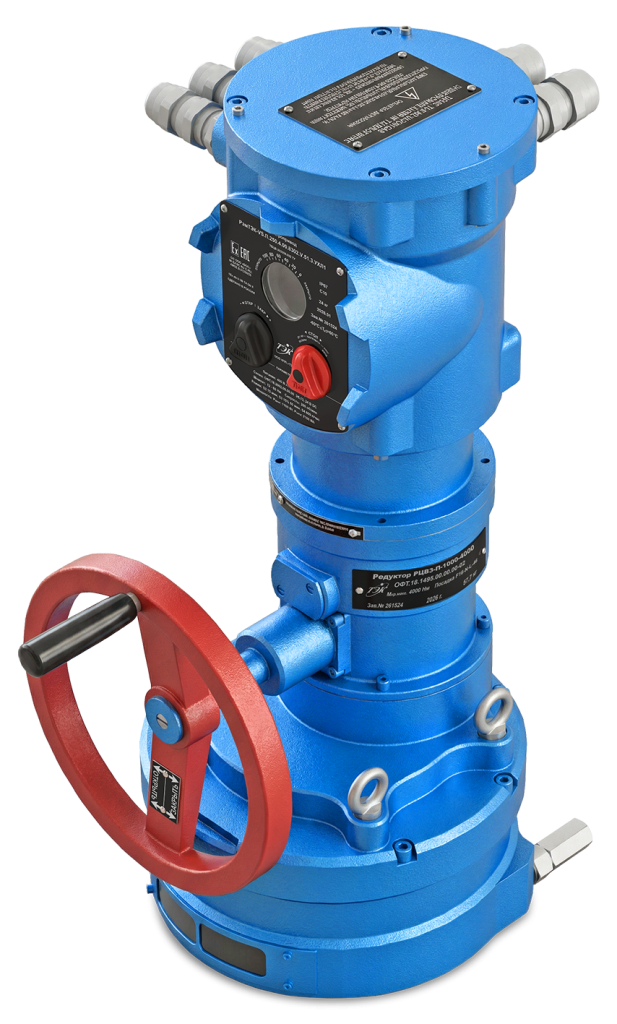

			Неполнооборотные приводы
			Управление шаровыми кранами и заслонками
			Крутящий момент от 64 до 16000 Нм
			Червячные редукторы с самоторможением

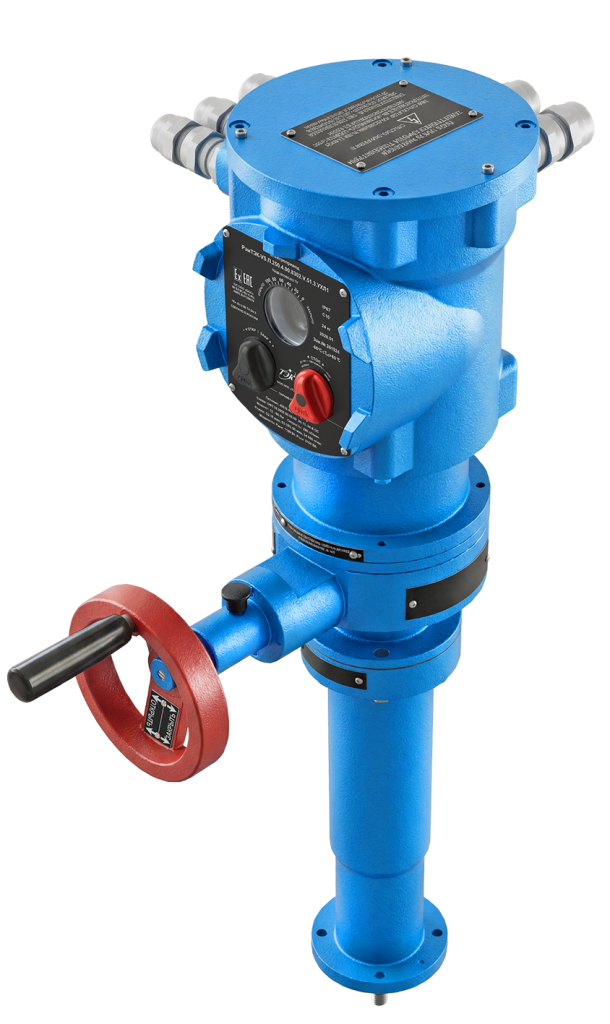

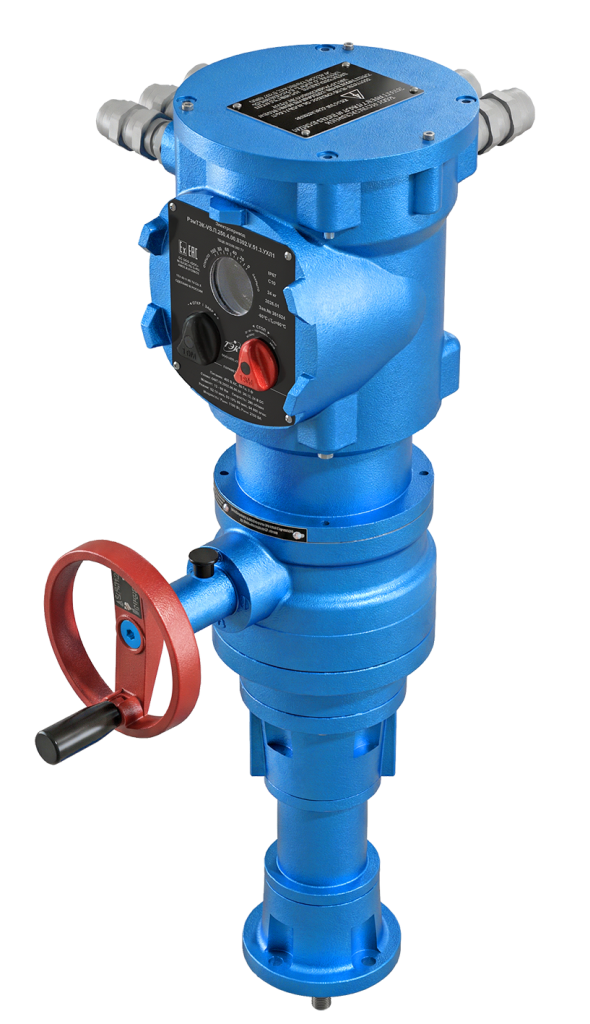

			Прямоходные приводы
			Управление клапанами и шиберными задвижками
			Усилие от 3500 до 45000 Н
			Редукторы с применением передачи "винт-гайка" с самоторможением
			Двухсоставная конструкция гайки для исключения люфта выходного штока

Область применения:

Дистанционное и местное управление всеми
типами трубопроводной арматуры с DN от 15 до 1000 мм и PN от 1,6 до 25 МПа:

• запорная арматура;
• регулирующая арматура;
• запорно-регулирующая арматура.

Надежное управление трубопроводной арматурой для ключевых секторов экономики:

• нефтяная промышленность;
• химическая промышленность;
• энергетическая промышленность;
• добывающая промышленность;
• водоподготовка и коммунальный сектор.

Функциональное назначение -управление отсечной арматурой:

• системы регулирования;
• системы пожаротушения;
• системы безопасности;
• системы противоаварийной защиты (ПАЗ);
• технологические системы и комплексы.

Назначение:

Электроприводы РэмТЭК-VS предназначены для эффективного и надежного управления трубопроводной арматуры.
Применение в качестве базового редуктора электропривода высокоэффективных редукторов с промежуточными телами качения (ПТК), а также планетарных редукторов, обеспечивают отличные массогабаритные показатели и высокий КПД.
Простое расширение сило-моментных характеристик электропривода с помощью линейки, дополнительно устанавливаемых, редукторов прямоходного, неполнооборотного или многооборотного исполнений.
Модульный дизайн электропривода для удобства эксплуатации и технического обслуживания.

Применение во взрывоопасных зонах:
РэмТЭК-VS имеет уровень взрывозащиты «Взрывоопасное электрооборудование» и предназначен для установки в зонах класса 1 и 2 по ГОСТ 31610.10-1-2022, в которых возможно образование паро- и газовоздушных взрывоопасных смесей категорий IIA и IIB температурных классов Т1, Т2, Т3, Т4 по классификации ГОСТ 31610.20-1-2020.

Импортозамещение

РэмТЭК-VS является доверенным программно-аппаратным комплексом (ПАК) внесенным в реестр Министерства цифрового развития РФ и обеспечивает надежное, защищенное управление исполнительными механизмами с необходимым уровнем защиты и авторизации.

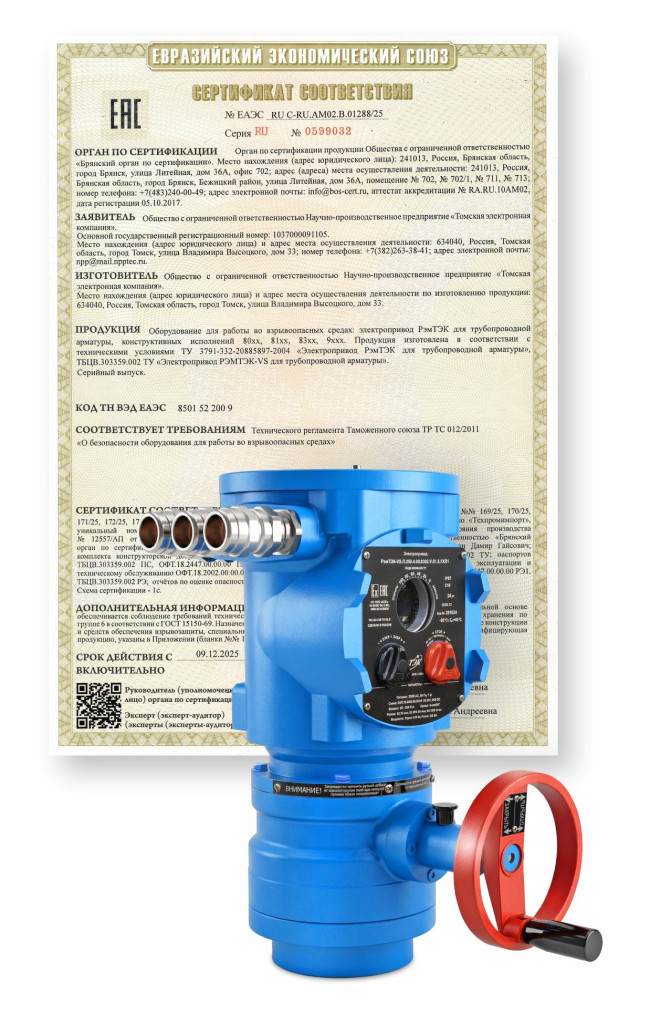

Электропривод внесен Министерством промышленности и торговли РФ в реестр продукции производимой на территории Российской федерации.
Функциональные и эксплуатационные характеристики РэмТЭК-VS обеспечивают его применение для замены оборудования иностранного производства.

Основные функции:

Функции управления	Сервисные функции	Функции защиты
•открытие, закрытие и регулирование проходного сечения арматуры; •местное управление электроприводом через встроенный пост управления; •встроенный графический дисплей с технологией OLED; •управление арматурой с помощью ручного дублера; •удержание заданного положения выходного звена запорно-регулирующей арматуры при отсутствии электропитания для неполнооборотных и прямоходных приводов; •контроль положения запорного устройства арматуры при отсутствии электропитания; •указание положения запорного устройства арматуры в процессе работы на индикаторе ПМУ, механических указателях положения (для неполноборотных электроприводов) или на указателях специализированных переходников	•возможность задания команд управления, настройки электропривода с ПМУ, посредством интерфейса или ПДУ; •сохранение информации о выполнение команд, диагностики состояния электропривода, сервисных и эксплуатационных данных; •определение и сохранение кодов дефектов с меткой времени в энергозависимой памяти, просмотр архива дефектов на индикаторе ПМУ, передача архива дефектов по интерфейсу; •настройка, проведение пуско-наладочных работ и сервисного обслуживания электропривода через интерфейс Wi-Fi с встроенными функциями авторизации и контролем доступа; •накопление эксплуатационных данных и выдача предупредительных сообщений о техническом обслуживании	•защита от превышения крутящего момента при движении и в стартовых режимах; •защита от перегрева электродвигателя с постоянным мониторингом температуры; •защита от кратковременных прерываний силового питания; •защита от потери сигнала управления; •защита от несимметрии и обрыва питающих фаз; •защита от превышения режимов эксплуатации; •встроенная интеллектуальная система диагностики и защит с функцией регистрации событий ("черный ящик")

Особенности и преимущества:

• унифицированный блок электроники;
• трехфазное или однофазное напряжение питания;
• встроенный частотный преобразователь и современные алгоритмы управления;
• редукторы с высоким КПД (ПТК и зубчатые передачи);
• встроенные синхронные высокоэффективные двигатели;
• энергонезависимый электронный датчик положения;
• настройка концевых выключателей без вскрытия оболочки;
• отсутствие механических контактов и высокий ресурс;
• высокая точность и надежность определения положения;
• эффективное управление.

Технические характеристики:

Автоматизируемая арматура	Все типы
Диаметр арматуры	DN 15-1000 мм
Маркировка взрывозащиты основная маркировка с открытой крышкой бокса управления	1Ех db h IIВ T4 Gb X 1Ех h ia IIВ T4 Gb X
Силовое питание	230 В с допуском от -50 % до +47 % 400 В с допуском от -50 % до +47 %
Температура эксплуатации	от -60°С до +60°С
Защита от пыли и влаги	IP67
Сейсмостойкость	С10
Интеграция в АСУ ТП	Дискретные выходы, входы, интерфейс RS-485 (Modbus RTU), аналоговые сигналы управления и обратной связи

Модификации

Многооборотные
Неполнооборотные
Прямоходные

Тип электропривода	Момент MAX, Н·м	Диапазон настроек момента отключения, Н*м	Максимальная скорость, об/мин	Режим s2, мин	Режим s3, ПВ%; Тц мин	Режим s4, п/час	Тип посадочного места
РэмТЭК.М.40.70	40	8...40	70	30	25%, 60мин	1200	А
РэмТЭК.М.60.90	60	12...60	90	15	15%, 60мин	600	А
РэмТЭК.М.60.160			160	15	15%, 60мин	600
РэмТЭК.М.60.300			300	15	15%, 60мин	600
РэмТЭК.М.70.40	70	14...70	40	30	15%, 60мин	1200	А
РэмТЭК.М.70.70			70	30	15%, 60мин	1200
РэмТЭК.М.120.55	120	24...120	55	15	15%, 60мин	600	А(Б)
РэмТЭК.М.120.70			70	15	15%, 60мин	600
РэмТЭК.М.120.110			110	15	15%, 60мин	600
РэмТЭК.М.120.200			200	15	15%, 60мин	600
РэмТЭК.М.200.30	200	40...200	30	15	15%, 60мин	600	А(Б)
РэмТЭК.М.200.60			60	15	15%, 60мин	600
РэмТЭК.М.250.30	250	50...250	30	15	15%, 60мин	600	Б
РэмТЭК.М.250.60			60	15	15%, 60мин	600
РэмТЭК.М.250.120			120	15	15%, 60мин	600
РэмТЭК.М.300.20	300	60...300	20	30	15%, 60мин	1200	Б
РэмТЭК.М.300.40			40	30	25%, 60мин	1200
РэмТЭК.М.600.10	600	120...600	10	30	15%, 60мин	1200	Б(В)
РэмТЭК.М.600.20			20	30	15%, 60мин	1200
РэмТЭК.М.750.15	750	150...750	15	30	25%, 60мин	1200	В

РэмТЭК.М.1000.6	1000	200...1000	6	30	15%, 60мин	1200	В
РэмТЭК.М.1000.12			12	30	15%, 60мин	1200
РэмТЭК.М.1500.14	1500	300...1500	14	30	25%, 60мин	1200	Г

РэмТЭК.М.3000.6	3000	600...3000	6	30	25%, 60мин	1200	Г

РэмТЭК.М.6000.3	6000	1200...6000	3	30	25%, 60мин	1200	Г

Тип электропривода	Момент MAX, Н·м	Диапазон настроек момента отключения, Н*м	Минимальное время рабочего хода, с	Режим s2, мин	Режим s3, ПВ%; Тц мин	Режим s4, п/час	Тип присоеди-нения
РэмТЭК.П.64	64	12,8..64	2; 3	30	25%, 60мин	1200	F07
РэмТЭК.П.125	125	25...125	2; 4	30	25%, 60мин	1200	F07
РэмТЭК.П.250	250	50..250	2; 4	30	25%, 60мин	1200	F07
РэмТЭК.П.300	300	60...300	3; 6	30	25%, 60мин	1200	F07
РэмТЭК.П.600	600	120..600	2; 4; 7	30	25%, 60мин	1200	F10
РэмТЭК.П.1000	1000	200..1000	3; 6	30	25%, 60мин	1200	F12
РэмТЭК.П.2000	2000	400..2000	6; 7; 12; 14; 22; 24; 25; 44	30	25%, 60мин	1200	F14
РэмТЭК.П.4000	4000	800...4000	12; 17; 25; 33; 46; 58	30	25%, 60мин	1200	F16
РэмТЭК.П.8500	8500	1700...8500	32; 51; 58; 91	30	25%, 60мин	1200	F25
РэмТЭК.П.10000	10000	2000...10000	12; 24; 34; 61	30	25%, 60мин	1200	F25
РэмТЭК.П.16000	16000	8000...16000	96; 187	30	25%, 60мин	1200	F30

Тип электропривода	Усилие MAX, Н	Диапазон настроек усилия отключения, Н	Максимальная скорость на выходе редуктора, мм/с	Полный ход, мм	Режим s2, мин	Режим s3, ПВ%; Тц мин	Режим s4, п/час
РэмТЭК.Л.3500	3500	700..3500	55	60	30	25%, 60мин	1200
РэмТЭК.Л.7000	7000	1400..7000	55	60	30	25%, 60мин	1200
РэмТЭК.Л.18000	18000	3600..18000	7; 8; 15	100	30	25%, 60мин	1200
РэмТЭК.Л.25000	25000	5000..25000	7; 15	125	30	25%, 60мин	1200
РэмТЭК.Л.30000	30000	6000..30000	6; 11	150	30	25%, 60мин	1200
РэмТЭК.Л.45000	45000	9000..45000	2; 4	150	30	25%, 60мин	1200
РэмТЭК.Л.60000	60000	12000..60000	2; 4	150	30	25%, 60мин	1200
РэмТЭК.Л.120000	120000	24000..120000	2; 4	200	30	25%, 60мин	1200

Документация

Электроприводы РэмТЭК-VS

PDF , 2.8 Mбайт

Дополнительное оборудование

Мобильный стенд диагностики ТестТЭК

Пульт дистанционного управления ПДУ-ВМ

Приложение для ПК и смартфонов
