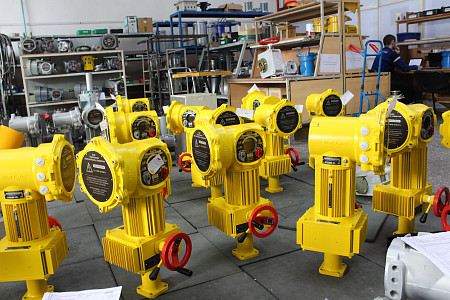

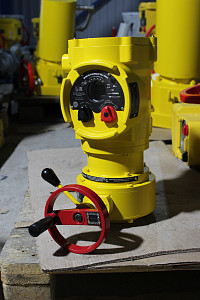

Многооборотные электроприводы

Управление шиберными и клиновыми задвижками и другими типами арматуры (с применением предредуктора)

Заполнить Опросный лист

Характеристики

Модификации

Документация

Галерея

Характеристики

Назначение:

РэмТЭК применяется для управления многооборотной арматурой с поступательным движением на объектах нефтегазовой промышленности во взрывоопасных зонах класса 1 и 2 по ГОСТ Р 60079 (во взрывоопасных зонах всех классов), в которых возможно образование паро- и газовоздушных взрывоопасных смесей категорий IIА и IIВ групп Т1, Т2, Т3, Т4 по классификации ГОСТ Р МЭК 60079-20-1.

РэмТЭК применяется в системах ПАЗ, контурах безопасности (SIL2) для управления отсечной запорной или регулирующей трубопроводной арматурой.

Функции:

Встроенные концевые и моментные электронные выключатели
Встроенный частотный преобразователь для управления движением
Надежные механические передачи
Функция приведения в безопасное положение;
Аналоговое и дискретное управление;
Управление и настройка по интерфейсу;
Интеллектуальная система мониторинга и защит;
Энергозависимый электронный датчик положения;
Настройка без вскрытия оболочки;
Отсутствие механических контактов

Особенности и преимущества:

возможность регулирования положения на малой скорости и быстрое отсечение по сигналу безопасности;
компактный размер и моноблочная конструкция электродвигателя и управляющего электронного блока;
энергоэффективность благодаря встроенному частотному преобразователю;
высоконадежные циклоидальные передачи и передачи с промежуточными телами качения, шариковинтовые передачи;
высокая надежность и отказоустойчивость;
самодиагностика, встроенное архивирование аварийных событий
исполнения с функцией безопасного состояния (НО/НЗ) с встроенным накопителем энергии на суперконденсаторах;
напряжения питания: 230В или 400В;
тест частичного хода клапана (PST-test);
функциональная безопасность SIL2.

Технические характеристики:

Тип электропривода	многооборотный
Автоматизируемая арматура	шиберные и клиновые задвижки и другие типы арматуры (с применением дополнительного предредуктора)
Диаметр арматуры	DN 25-1200 мм
Исполнение	взрывозащищенное (1ExdIIBT4 Х (0ExiaIIBT4 X), II6bcIIBT4))
Крутящий момент	40 – 32 000 Нм
Скорость вращения	0,6 – 450 об/мин
Напряжение питания	400 В AC или 230 В AC
Присоединение к арматуре	Любое, в соответствии с требованиями заказа

Модификации

Тип электропривода	Момент MAX, Н·м	Диапазон настроек момента отключения, Н*м	Максимальная скорость, об/мин	Режим s2, мин	Режим s3, ПВ%; Тц мин	Режим s4, п/час	Тип посадочного места
РэмТЭК.М.40.70	40	8...40	70	30	25%, 60мин	1200	А
РэмТЭК.М.50.110	50	10...50	110	30	25%, 60мин	1200	А
РэмТЭК.М.60.90	60	12...60	90	30	25%, 60мин	1200	А
РэмТЭК.М.60.150			150	30	25%, 60мин	1200
РэмТЭК.М.60.220			220	30	25%, 60мин	1200
РэмТЭК.М.60.280			280	30	25%, 60мин	1200
РэмТЭК.М.70.40	70	14...70	40	30	25%, 60мин	1200	А
РэмТЭК.М.70.70			70	30	25%, 60мин	1200
РэмТЭК.М.100.55	100	20...100	55	30	25%, 60мин	1200	А(Б)
РэмТЭК.М.100.100			100	30	25%, 60мин	1200
РэмТЭК.М.100.150			150	30	25%, 60мин	1200
РэмТЭК.М.100.220			220	30	25%, 60мин	1200
РэмТЭК.М.120.50	120	24...120	50	30	25%, 60мин	1200	А(Б)
РэмТЭК.М.120.70			70	30	25%, 60мин	1200
РэмТЭК.М.130.450	130	26...130	450	30	25%, 60мин	1200	А(Б)
РэмТЭК.М.150.60	150	30...150	60	15	25%, 60мин	1200	А(Б)
РэмТЭК.М.150.100			100	30	25%, 60мин	1200
РэмТЭК.М.150.120			120	30	25%, 60мин	1200
РэмТЭК.М.150.220			220	15	25%, 60мин	1200
РэмТЭК.М.200.30	200	40...200	30	30	25%, 60мин	1200	А(Б)
РэмТЭК.М.200.40			40	30	25%, 60мин	1200
РэмТЭК.М.200.90			90	30	25%, 60мин	1200
РэмТЭК.М.200.230			230	15	25%, 60мин	600
РэмТЭК.М.220.120	220	44...220	120	15	25%, 60мин	600	А(Б)
РэмТЭК.М.250.230	250	50...250	230	15	25%, 60мин	600	Б
РэмТЭК.М.300.30	300	60...300	30	15	25%, 60мин	900	Б
РэмТЭК.М.300.40			40	15	25%, 60мин	900
РэмТЭК.М.300.60			60	15	25%, 60мин	600
РэмТЭК.М.350.230	350	70...350	230	15	25%, 60мин	600	Б
РэмТЭК.М.400.10	400	80...400	10	30	25%, 60мин	1200	Б
РэмТЭК.М.500.40	500	100...500	40	30	25%, 60мин	1200	Б(В)
РэмТЭК.М.600.6	600	120...600	6	30	25%, 60мин	1200	Б(В)
РэмТЭК.М.600.20			20	30	25%, 60мин	1200
РэмТЭК.М.600.40			40	30	25%, 60мин	1200
РэмТЭК.М.600.96			96	15	25%, 60мин	300
РэмТЭК.М.800.96	800	160...800	96	15	25%, 60мин	300	В
РэмТЭК.М.1000.10	1000	200...1000	10	30	25%, 60мин	1200	В
РэмТЭК.М.1000.20			20	15	25%, 60мин	900
РэмТЭК.М.1000.48			48	15	25%, 60мин	600
РэмТЭК.М.1300.35	1300	260...1300	35	30	25%, 60мин	600	В
РэмТЭК.М.2000.36	2000	400...2000	36	15	25%, 60мин	300	Г
РэмТЭК.М.3000.32	3000	600...3000	32	15	25%, 60мин	300	Г
РэмТЭК.М.3500.19	3500	700...3500	19	30	25%, 60мин	300	Г
РэмТЭК.М.4000.15	4000	800...4000	15	15	25%, 60мин	300	Г
РэмТЭК.М.4000.25			25	15	25%, 60мин	300	Г(Д)
РэмТЭК.М.5000.7,5	5000	1000...5000	7,5	15	25%, 60мин	600	Г
РэмТЭК.М.5000.15			15	15	25%, 60мин	300
РэмТЭК.М.7000.12	7000	1400...7000	12	15	25%, 60мин	300	Д
РэмТЭК.М.10000.6	10000	2000...10000	6	15	15%, 60мин	300	Д
РэмТЭК.М.10000.12			12	15	15%, 60мин	300
РэмТЭК.М.15000.6	15000	3000..15000	6	15	15%, 60мин	300	Д (F40)
РэмТЭК.М.15000.12			12	15	15%, 60мин	300
РэмТЭК.М.20000.12	20000	4000..20000	12	15	15%, 60мин	300	Д
РэмТЭК.М.32000.6	32000	6400..32000	6	15	15%, 60мин	300	F48
РэмТЭК.М.32000.12			12	15	15%, 60мин	300
