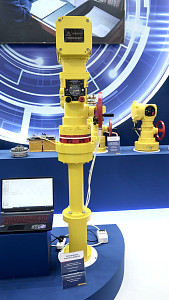

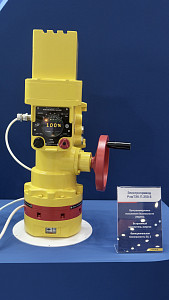

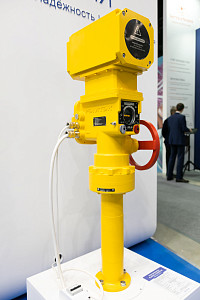

Электроприводы с функцией безопасного состояния

Управление арматурой с переводом положения затвора в безопасное состояние при снятии силового питания.

Заполнить Опросный лист
Электроприводы с функцией безопасного состояния
Характеристики

Назначение:

Электропривод предназначен для управления запорной, отсечной и регулирующей арматурой с переводом положения затвора арматуры в безопасное состояние при cнятии силового питания либо по команде перевода в «Безопасное состояние».

Функции:

Программируемое «нормальное» состояние: Открыто, Закрыто, положение безопасности.
• Реализация штатной функции регулирования на малых скоростях с высокочастотным поддержанием положения и быстрый перевод в положение безопасности на заданной скорости.
• Комбинация редуктора с высоким КПД, высокоэффективного синхронного бесщёточного двигателя с постоянными магнитами, а также встроенного частотного преобразователя позволяет применить встроенный накопитель электрической энергии, который обеспечивает перевод выходного звена электропривода в требуемое положение.
• Накопление энергии в надежных суперконденсаторах с двойным слоем диэлектрика с гарантированным количеством циклов заряда-разряда – 50000.
• Запас энергии от 1 о 10 циклов перемещения выходного звена в зависимости от исполнения электропривода и применяемой арматуры.
• Соответствие требованиям СТО ГАЗПРОМ 2-4.1-212-2008 по времени перекрытия арматуры и соответствие требованиям для технологических блоков I категории взрывобезопасности согласно ОПБ (ФЗ №96 от 11.03.2013).
• Не требуется обслуживание энергонакопителя в течение всего срока службы.
• Соответствие стандартам функциональной безопасности по ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511 по уровню SIL2.

Особенности и преимущества:

• встроенный в оболочку электропривода блок суперконденсаторов с вторичными источниками питания  и заряда;
• возможность оснащения блоком «НО_НЗ» стандартного исполнения прямоходного или неполнооборотного электропривода;
• вентильный синхронный высокоэффективный электродвигатель с постоянными магнитами;
• встроенный частотный преобразователь;
• циклоидальные редукторы и редукторы с ПТК;
• универсальный блок управления для всех модификаций электроприводов;
• наличие встроенного WIFI интерфейса; готов к «Цифровой экономике», «Industry 4.0 Ready»;
• двойная изоляция бокса подключения.


Технические характеристики:


Тип электропривода Прямоходный, неполнооборотный
Автоматизируемая арматура
Все типы
Диаметр арматуры DN 15-700 мм
Маркировка взрывозащиты
Взрывозащищенное 1 Ex d IIB T4 Gb Х
Крутящий момент 125 – 16000 Нм
3500 – 220000 Нм
Напряжение питания 400 В AC или 230 В AC
Температура эксплуатации от -63°С до +50°С
Время готовности к срабатыванию по функции безопасности после подачи питания 5 минут
Байпасная схема питания Да. Готовность оборудования к работе после включения входной сети
Интеграция в АСУ ТП Дискретные выходы, входы, интерфейс RS-485 (Modbus RTU), аналоговые сигналы управления и обратной связи

Модификации

Тип электропривода

Момент
MAX, Н·м

 Диапазон настроек
момента отключения, Н*м

Минимальное время
рабочего хода, с

Режим s2, мин

Режим s3,
ПВ%; Тц мин

Режим s4, п/час

Тип присоеди-нения

РэмТЭК.П.125

125

25...125

0,3; 1; 3; 6; 9; 12

30

25%, 60мин

1200

F07

РэмТЭК.П.250

250

50..250

0,3; 1; 3; 6; 9; 12

30

25%, 60мин

1200

F07

РэмТЭК.П.600

600

120..600

0,8;1,4; 3; 6; 9; 12

15

25%, 60мин

1200

F10

РэмТЭК.П.1000

1000

200..1000

1;2; 3; 6; 9; 12; 18

30

25%, 60мин

1200

F12

РэмТЭК.П.2000

2000

400..2000

3; 6; 9; 12; 18; 24

15

25%, 60мин

1200

F14

РэмТЭК.П.3000

3000

600..3000

9

15

25%, 60мин

900

F16

РэмТЭК.П.4000

4000

800...4000

6; 9; 12; 18; 24

15

25%, 60мин

900

F16

РэмТЭК.П.8500

8500

1700...8500

12;18;24

15

25%, 60мин

900

F25

РэмТЭК.П.10000

10000

2000...10000

12;18;24

15

25%, 60мин

900

F25

РэмТЭК.П.16000

16000

8000...16000

12;18;24

15

25%, 60мин

600

F30

Тип
электропривода

Усилие MAX, Н

Диапазон настроек усилия отключения, Н

Максимальная скорость на выходе редуктора, мм/с

Полный ход, мм

Режим s2, мин

Режим s3,
ПВ%; Тц мин

Режим s4, п/час

РэмТЭК.Л.3500

3500

700..3500

7; 55; 110

60

30

25%, 60мин

1200

РэмТЭК.Л.7000

7000

1400..7000

7; 15; 55; 110

60/100

30

25%, 60мин

1200

РэмТЭК.Л.10000

10000

2000..10000

10;  20; 55

200

30

25%, 60мин

1200

РэмТЭК.Л.18000

18000

3600..18000

4; 12; 20; 50

100/160/200/230

30

25%, 60мин

1200

РэмТЭК.Л.25000

25000

5000..25000

6; 9

125

30

25%, 60мин

1200

РэмТЭК.Л.30000

30000

6000..30000

4; 9; 12; 20; 30

125/160

30

25%, 60мин

1200

РэмТЭК.Л.45000

45000

9000..45000

4; 9; 50; 70

125/150

30

25%, 60мин

1200

РэмТЭК.Л.65000

65000

13000..65000

9; 40

150/220

30

25%, 60мин

1200

РэмТЭК.Л.120000

120000

24000..120000

6

100/150

30

25%, 60мин

1200

РэмТЭК.Л.175000

175000

35000..175000

6

100/150

30

25%, 60мин

1200

РэмТЭК.Л.220000

220000

44000..220000

6

100/150

30

25%, 60мин

1200
