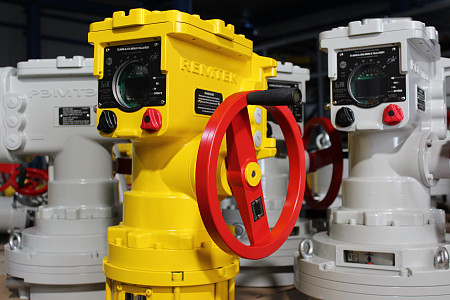

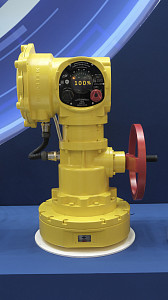

Неполнооборотные электроприводы
Управление шаровыми кранами и дисковыми затворами
Заполнить Опросный лист
Назначение:
РэмТЭК применяется в системах ПАЗ, контурах безопасности (SIL2) для управления отсечной запорной или регулирующей трубопроводной арматурой.
Функции:
- Встроенные концевые и моментные электронные выключатели
- Встроенный частотный преобразователь для управления движением
- Надежные механические передачи
- Функция приведения в безопасное положение;
- Аналоговое и дискретное управление;
- Управление и настройка по интерфейсу;
- Интеллектуальная система мониторинга и защит;
- Энергозависимый электронный датчик положения;
- Настройка без вскрытия оболочки;
- Отсутствие механических контактов
Особенности и преимущества:
- возможность регулирования положения на малой скорости и быстрое отсечение по сигналу безопасности;
- компактный размер и моноблочная конструкция электродвигателя и управляющего электронного блока;
- энергоэффективность благодаря встроенному частотному преобразователю;
- высоконадежные циклоидальные передачи и передачи с промежуточными телами качения, шариковинтовые передачи;
- высокая надежность и отказоустойчивость;
- самодиагностика, встроенное архивирование аварийных событий
- исполнения с функцией безопасного состояния (НО/НЗ) с встроенным накопителем энергии на суперконденсаторах;
- напряжения питания: 230В или 400В;
- тест частичного хода клапана (PST-test);
- функциональная безопасность SIL2.
Тип электропривода | Неполнооборотный | |
Автоматизируемая арматура | Шаровые краны и дисковые затворы | |
Диаметр арматуры | DN 25-1200 мм | |
Маркировка взрывозащиты |
Взрывозащищенное (1 Ex d IIB T4 Gb Х (0 Ex ia IIB T4 Ga X)) | |
Крутящий момент | 40 – 63000 Нм (с применением дополнительного редуктора – до 260000 Нм) | |
Скорость вращения | 0,6 – 450 об/мин | |
Напряжение питания | 400 В AC или 230 В AC | |
Присоединение к арматуре |
Любое, в соответствии с требованиями заказа | |
Время перектрытия | 0,1 ... 42 сек |
Неполнооборотные электроприводы РэмТЭК соответствуют СТО ГАЗПРОМ 4.1-212-2008 по времени перекрытия шаровых кранов
- Основные модификации
- Исполнения «НО-НЗ»
Модификация |
Максимальный момент, Нм | Напряжения питания |
Время рабочего хода (при моменте 0,5Mmax и угле поворота 90°), сек |
||||
РэмТЭК.П.125
|
25...125 |
400 |
0,1 / 6 |
||||
230 |
0,2 / 6 |
||||||
РэмТЭК.П.250
|
50...250 |
400 |
0,2 / 2,5 / 6 |
||||
230 |
0,4 / 4 / 6 |
||||||
РэмТЭК.П.600
|
120...600 |
400 |
0,7 / 3 / 6 / 9 / 12 |
||||
230 |
1,4/ 3 / 6 / 9 / 12 |
||||||
РэмТЭК.П.1000
|
200...1000 |
400 |
0,9 / 1 / 3 / 6 / 9 / 12 / 18 |
||||
230 |
2 / 3 / 6 / 9 / 12 / 18 |
||||||
РэмТЭК.П.2000
|
400...2000 |
400 |
2,4 / 6 / 9 / 12 / 18 / 24 |
||||
230 |
6 / 9 / 12 / 18 / 24 |
||||||
РэмТЭК.П.3000
|
600...3000 |
400 |
6 |
||||
РэмТЭК.П.4000
|
800...8000 |
400 |
6 / 9 / 12 / 18 / 24 |
||||
230 |
9 / 12 / 18 / 24 |
||||||
РэмТЭК.П.8500
|
1700...8500 |
400 |
12 / 16 / 24 / 30 |
||||
230 |
16 / 24 / 30 |
||||||
РэмТЭК.П.10000
|
2000...10000 |
400 |
16 / 30 |
||||
230 |
18 / 30 |
||||||
РэмТЭК.П.16000
|
8000...16000 |
400 |
12 / 18 / 24 / 30 |
||||
РэмТЭК.П.32000
|
6400...32000 |
400 |
18 / 24 / 30 / 36 |
||||
РэмТЭК.П.63000
|
12600...63000 |
400 |
30 / 36 / 42 |
Модификация |
Максимальный момент, Нм | Напряжения питания |
Время рабочего хода (при моменте 0,5Mmax и угле поворота 90°), сек |
||||
РэмТЭК.П.125
|
25...125 |
230/400 |
1 / 3 / 6 / 9 / 12 |
||||
РэмТЭК.П.250
|
50...250 |
230/400 |
1 / 3 / 6 / 9 / 12 |
||||
РэмТЭК.П.600
|
120...600 |
230/400 |
3 / 6 / 9 / 12 |
||||
РэмТЭК.П.1000
|
200...1000 |
230/400 |
3 / 6 / 9 / 12 |
||||
РэмТЭК.П.2000
|
400...2000 |
230/400 |
9 / 12 |
